Requisita Proiecti
Dispositio Generalis et Modelus Tridimensionalis
Nota: Schema schematis tantum ad illustrationem dispositionis adhibetur nec structuram physicam instrumentorum repraesentat. Magnitudo specifica secundum condiciones loci emptoris determinabitur.
Delineatio physica operis et exemplar tridimensionale
Delineatio physica partis operis et exemplar tridimensionale

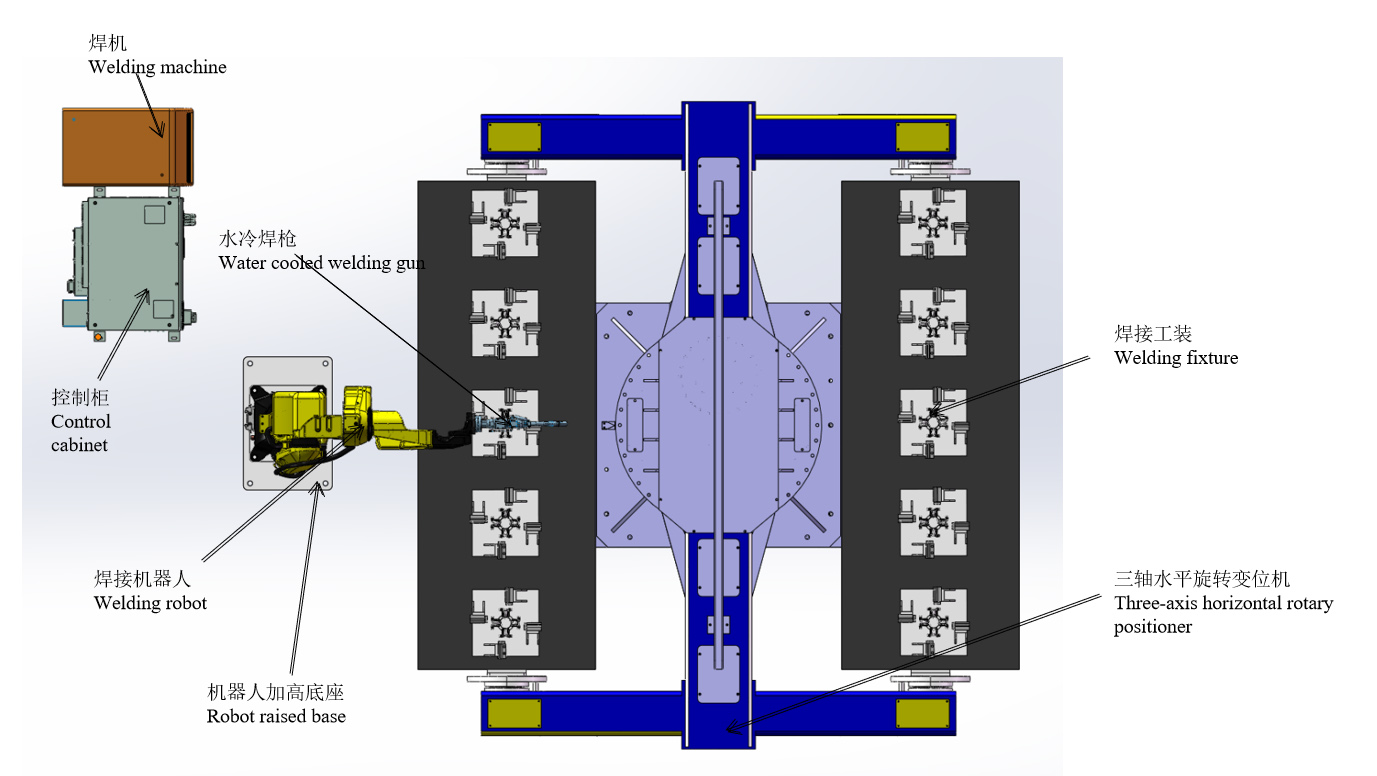

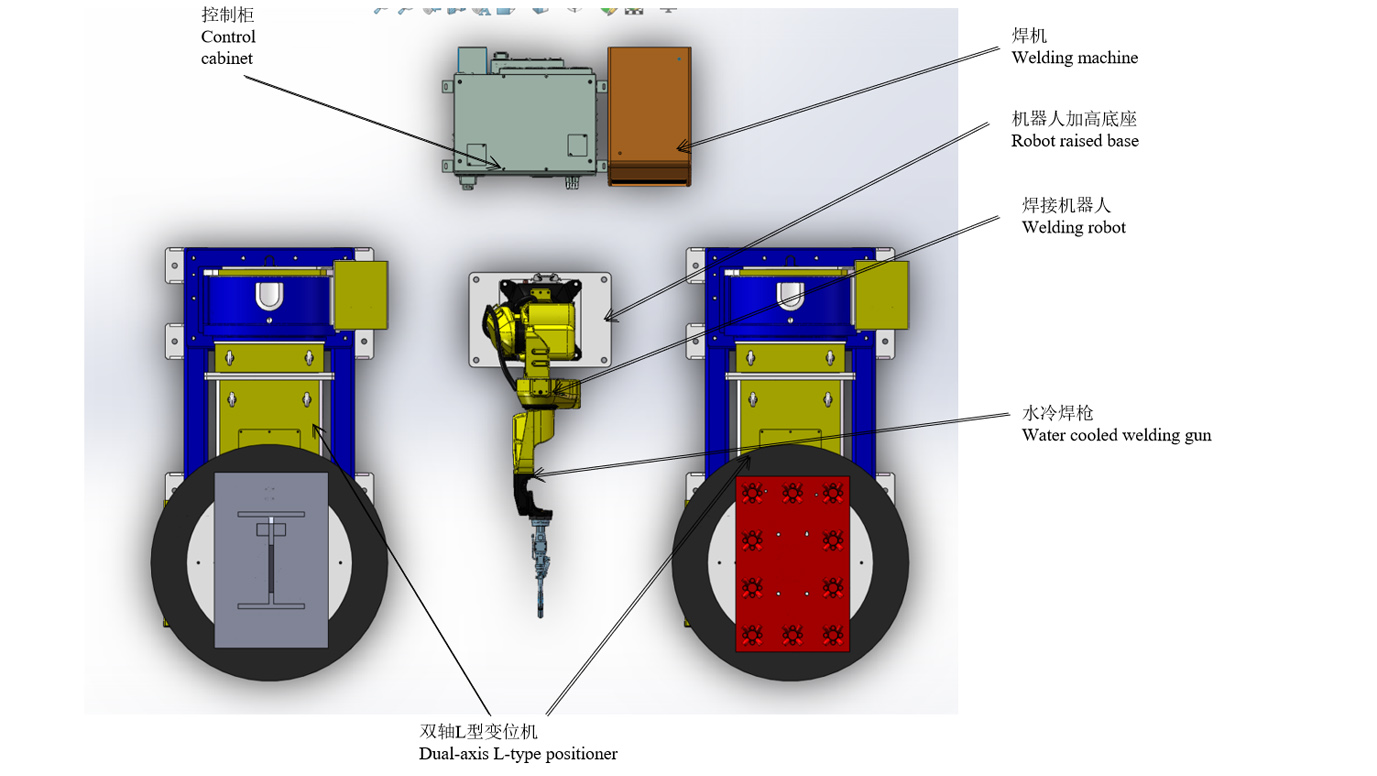

Schema Dispositio
Ordo Operis
Conditiones operationis stationis laboris
(1) Materiam manu in positionatorem colloca et secundum requisita fige.
(2) Postquam omnia instrumenta accensa sunt et nulla alarma ostenditur, ad institutionem te para.
(3) Automatum ad originem operis subsistit, et programma currente automati est programma productionis correspondens.
Processus soldadurae subconiunctionis manicae
1. Quinque series partium manicarum in latere A manu instala.
2. Ad aream securitatis manu revertere et cylindrum prementem globulorum incipere ad rem stringendam.
3. Positor rotatur donec robot in latere B soldaduram incipiat.
4. Manu depone partes in latere A conglutinatas, deinde quinque series partium tympanorum.
5. Operationem nexuum supradictorum percurre.
Tempus ferrurae pro singulis manicarum paritibus est 3 minuta (tempore institutionis incluso), et tempus ferrurae decem parium est 30 minuta.
Processus soldadurae laminae inclusae et manicae
1. Laminam praeacuminatam inclusam in positionatore L-formi in latere A manu instala.
2. Pulsus initii roboti ad laminam inclusam soldandam (15 min/serie). 3.
3. Partes laxas congeris manicae manu in positionatore L-typi in latere B instala.
4. Automatum pergit conglutinare manicam postquam conglutinavit laminam inclusam (conglutinatione manicae per 10 minuta + institutione manuali materiae et conglutinatione per puncta a roboto per 5 minuta).
5. Laminam inclusam manu remove.
6. Soldatura manualis laminae inclusae (remotio - soldatura punctata - oneratio intra 15 minuta)
7. Laminam praeacuminatam inclusam in positionatore L-formi in latere A manu instala.
8. Manicae conglutinatae remove et partes substitutas instala.
9. Operationem nexuum supradictorum percurre.
Tempus completionis ferrurae laminae inclusae est XV minuta + tempus completionis ferrurae congregationis manicae est XV minuta.
Tempus totum 30 min.
Introductio Instrumenti Mutationis Forcipes
Tempus soldadurae roboti ad supradictum rhythmum sufficiens est sine intermissione. Octo horis per diem et duobus operariis, duarum machinarum copiarum summam triginta duarum machinarum per diem efficit.
Ad augendam productionem:
Unus robotus ad positionatorem trium axium in statione subconstructionis manicarum additur et ad soldaduram duplicis machinae mutatur. Simul, statio inclusae constructionis laminarum et manicarum etiam duas series positionatorum typi L et unam seriem robotorum addere debet. Die octo horarum cum tribus operariis, productio duarum constructionum est sexaginta quattuor series per diem.
Index Instrumentorum
| Res | Numerus Sequentium (vel Numerus Seriei) | Nomen | Quantitas | OBSERVATIONES |
| Automata | 1 | RH06A3-1490 | Duo paria | A Chen Xuan provisum |
| 2 | Armarium moderationis roboticae | Duo paria | ||
| 3 | Basis robotica elevata | Duo paria | ||
| 4 | Pistola soldandi aqua refrigerata | Duo paria | ||
| Instrumenta peripherica | 5 | Fons Potentiae Soldandi MAG-500 | Duo paria | A Chen Xuan provisum |
| 6 | Positor biaxialis typi L | Duo paria | ||
| 7 | Positor rotatorius horizontalis trium axium | 1 par | A Chen Xuan provisum | |
| 8 | Apparatus fixus | 1 par | ||
| 9 | Purgator Sclopetorum | Constituere | Facultativum | |
| 10 | Instrumenta pulveris removendi | Duo paria | ||
| 11 | Sepes securitatis | Duo paria | ||
| Servitium Conexum | 12 | Installatio et commissio | Una res | |
| 13 | Involucrum et Transportatio | Una res | ||
| 14 | Instructio technica | Una res |
Specificatio Technica
Tormentum soldadurae aqua refrigeratum inclusum
1) Quaeque sclopeta soldandi per mensuram ternariam transibit ut accuratio dimensionalis confirmetur;
2) Pars R sclopeti ferrariae per cerae humidae fusae fit, quae propter altam temperaturam a ferraria generatam non deformabitur;
3) Etiam si tormentum soldadurae cum materia et instrumento durante operatione collidit, tormentum soldadurae non flectetur nec re-correctio requiritur;
4) Effectum rectificatoris gasis protectoris emendare;
5) Accuratio dolii singularis intra 0.05 est;
6) Imago ad referentiam tantum est, et electioni finali pendet.
Positor biaxialis typi L
Positionator est instrumentum auxiliare speciale ad soldaduram faciendam, quod aptum est ad movendum opus rotatorium soldadurae, ut optima positio machinationis et celeritas soldadurae obtineantur. Cum manipulatore et machina soldadurae adhiberi potest ad centrum soldadurae automaticum formandum, et etiam ad movendum opus in operatione manuali adhiberi potest. Exitus variabilis cum impulsu frequentiae variabilis ad rotationem mensae laboris adhibetur, cum magna praecisione regulationis celeritatis. Capsula moderationis remotae operationem remotam mensae laboris efficere potest, et etiam cum manipulatore et systemate moderationis machinae soldadurae coniungi potest ad operationem conexam efficiendam. Positionator soldadurae plerumque ex mechanismo rotatorio et mechanismo conversionis mensae laboris constat. Opus in mensa laboris fixum angulum soldadurae et compositionis requisitum per elevationem, conversionem et rotationem mensae laboris attingere potest. Mensa laboris in regulationem celeritatis continuae frequentiae variabilis rotatur, quae celeritatem soldadurae satisfacientem obtinere potest.
Imagines ad referentiam tantum sunt, et sub consilio finali pendent.
Positor rotatorius horizontalis trium axium
1) Positor rotarius horizontalis trium axium praecipue constat ex basi fixa integrali, capsa fusi rotarii et capsa caudalis, quadro soldadurae, motore servo et reductore praecisionis, mechanismo conductivo, tegumento protectivo et systemate moderationis electricae, etc.
2) Configurando varios servomotores, positioner per instructorem roboticum vel capsam operationis externam remote operari potest;
3) Angulus soldadurae et congregationis requisitus efficitur convertendo materiam in mensa operis fixam;
4) Rotatio mensae operis a servomotore regitur, quo celeritatem soldadurae idealem consequi potest;
5) Imagines ad referentiam tantum sunt, et designio finali subiectae sunt;
Fons potentiae soldandi
Idoneum est ad coniungendum, laevendum, iuncturam angularem, iuncturam fundarum laminae tubi, nexum lineae intersectionis, aliasque formas iuncturarum, et omnibus positionibus sudandum perficere potest.
Salus et fides
Machina ad soldandum et filum deportans praesidio contra nimium currentem, nimium tensionem, et nimium calorem instructa sunt. Examen compatibilitatis electromagneticae (EMC) et functionis electricae, quod norma nationalis GB/T 15579 requirit, superaverunt, et certificationem 3C probaverunt, ut firmitas et securitas in usu confirmentur.
Conservatio energiae et protectio naturae
Tempus detectionis gasis, tempus praeviae subministrationis gasis, et tempus morae subministrationis gasis aptari possunt ut usus gasis rationatus fiat. Cum machina ad soldandum accensa est, si intra duo minuta (tempore aptari potest) in statum soldandi non intrat, sponte in statum quietis ingredietur. Ventilatorem extingue et consumptionem energiae minue.
Imago ad referentiam tantum est, et electioni finali pendet.
Fons potentiae soldandi
Instrumentum purgationis sclopetorum et spargendi oleum silicone et instrumentum secandi filum
1) Instrumentum ad oleum siliconis spargendum stationis purgationis sclopeti geminam fistulam ad aspersionem transversalem adhibet, ut oleum siliconis superficiem interiorem fistulae faces soldandi melius attingere possit et scoria soldandi fistulae non adhaereat.
2) Instrumenta purgationis sclopetorum et aspersionis olei siliconici in eodem loco designata sunt, et robot processum aspersionis olei siliconici et purgationis sclopetorum una tantum actione perficere potest.
3) Quod ad imperium attinet, instrumentum purgationis sclopeti et aspersionis olei siliconici tantum signum initiale requirit, et secundum ordinem actionum definitum incipi potest.
4) Instrumentum filum secandi structuram automatice excitantem sclopeti soldadurae adoptat, quae necessitatem utendi valvulis solenoidis ad id regendum tollit et dispositionem electricam simplificat.
5) Instrumentum filorum secandi separatim vel in instrumento purgationis sclopeti et aspersionis olei siliconici installari potest, ut instrumentum integratum formet, quod non solum spatium institutionis servat, sed etiam ordinationem et moderationem viae gasis valde simplicem reddit.
6) Imago ad referentiam tantum est, et electioni finali pendet.
Sepes securitatis
1. Sepes tutelares, portas securitatis vel cancellos securitatis, seras securitatis et alia instrumenta pone, et necessaria praesidia interconnectata administra.
2. Ianua securitatis in loco apto sepium protectoriarum collocanda est. Omnes ianuae clavis et bullis securitatis, bullone ad reponendum et bullone ad sistendum in casu necessitatis instructae erunt.
3. Ianua securitatis cum systemate per seram securitatis (interruttorem) intercluditur. Cum ianua securitatis insolito modo aperitur, systema operationem sistit et signum alarmi edit.
4. Mensurae tutelae salutis salutem personarum et instrumentorum per apparatum et programmata praestant.
5. Sepes securitatis a Parte A ipsa praeberi potest. Suadetur ut sutura reticulata altae qualitatis adhibeatur et superficiei pigmentum flavum admonitorium coquatur.
Systema Moderationis Electricae
1. Imperium systematis et communicationem signorum inter apparatum, inter quos sensoria, funes, fissurae, interruptores, etc., complectitur;
2. Machina automatica lumine alarmi tricolore instructa est. In operatione normali, lumen tricolore viride apparet; si machina deficit, lumen tricolore tempore alarmi rubro ostendet.
3. In armario moderationis roboti et arca didactica sunt pulsatores ad sistendum in casu necessitatis. In casu necessitatis, pulsator ad sistendum in casu necessitatis premendus est ut systema sistere possit et simul signum alarmi emittatur;
4. Varia programmata applicationum per instrumentum docendi compilari possunt, multae applicationes compilari possunt, quae requisitis emendationis productorum et novorum productorum satisfacere possunt;
5. Omnia signa sistendi in casu necessitatis totius systematis moderandi et signa interclusionis securitatis inter apparatum processus et automata systemati securitatis connexa sunt et per programma moderandi interconnectantur;
6. Systema moderandi nexum signorum inter apparatum operantem, ut robotum, receptaculum oneratorium, prensorem et instrumenta machinalia, efficit.
7. Systema machinae instrumentalis commutationem signorum cum systemate robotico efficere debet.
Ambitus operandi (a Parte A provisus)
| Fons potentiae | Fons potentiae: triphasicus quadrifilus AC380V±10%, fluctuatio tensionis ±10%, frequentia: 50Hz; Fons potentiae armarii moderationis roboti interruptore aereo independente instructus esse debet; Armarium moderationis roboti cum resistentia terrae minore quam 10Ω coniunctum esse debet; Spatium efficax inter fontem potentiae et armarium electricum moderationis roboti intra quinque metra est. |
| Fons aeris | Aer compressus filtrandus est ad humiditatem et impuritates removendas, et pressio emissa post transitum per tripletum erit 0.5~0.8Mpa; Distantia efficax inter fontem aeris et corpus roboti intra quinque metra est. |
| Fundamentum | Pavimentum cementicium conventionale officinae Partis A ad curationem adhibebitur, et bases institutionis cuiusque instrumenti solo clavis expansionis figi debent; Robur concreti: 210 kg/cm²; Crassitudo cementi: maior quam 150 mm; Inaequalitas fundamentorum: minus quam ±3mm. |
| Conditiones Ambientales | Temperatura ambientis: 0~45°C; Humiditas relativa: 20%~75% RH (sine condensatione); Acceleratio vibrationis: minus quam 0.5G |
| Alia | Vitanda sunt vapora et liquores inflammabiles et corrosivos, neque oleum, aquam, pulverem, cetera, aspergenda sunt; A fontibus strepitus electrici procul habe. |
